铝合金压缩空气管道是为空压机专门设计的管路系统，所以又称为：空压机管道；与法兰、接头等一块又被称为：空压机管道系统；下面，沐钊空压机铝合金管道为您详细分享：铝合金压缩空气管道。

一、压缩空气管道类型性能对比

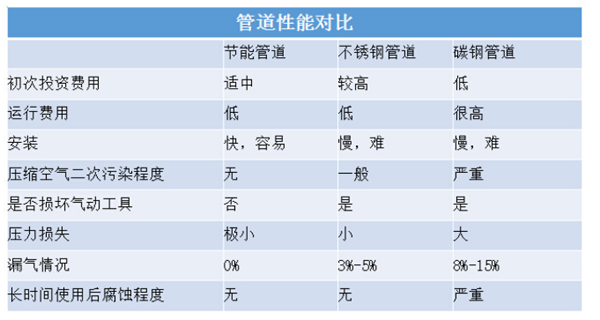

压缩空气管道一般有铝合金压缩空气管道、不锈钢管道、碳钢管道；每种不同的管道有不同的特点，具体性能请看图片：

二、节能管道与传统管道有什么区别

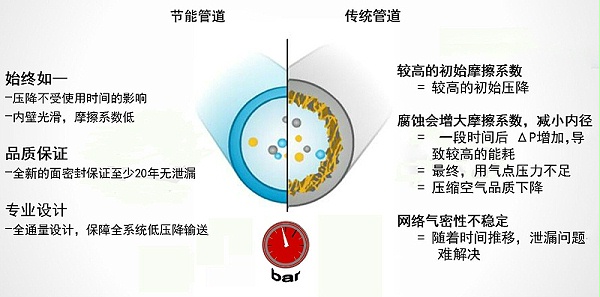

节能管道具有防腐、抗压、耐磨等特点，可以更好的满足压缩空气的使用要求，节能管道与传统管道对比：

三、铝合金压缩空气管道优势

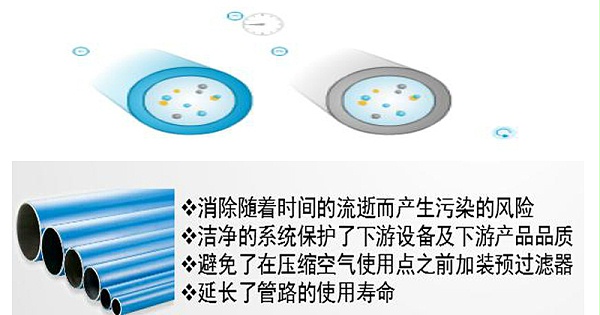

1、永不腐蚀，保证空气品质

光滑的内部特殊处理的表面，超越304不锈钢管防腐性能，能够保证从后处理设备到使用点之间的空气品质，无需在压缩空气使用点之前加装过滤器、也能消除二次污染风险，保证高品质纯净压缩空气。

2、安全耐用，终身质保

选择铝合金压缩空气节能管道安全耐用，管材管件设计寿命30年以上，还能够有效避免企业空压机管道生锈或者高温老化开裂现象，甚至爆炸等安全隐患。

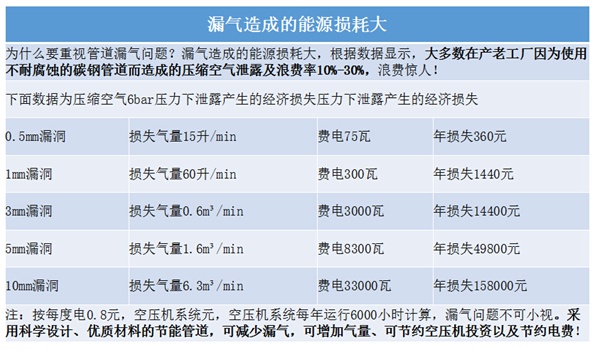

3、降低漏气能源损耗成本

铝合金压缩空气节能管道采用高性能的O型圈密封，有效防止了泄漏的发生。

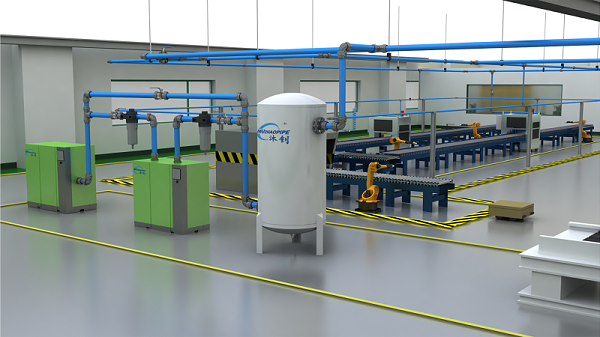

4、设计科学合理

合理有序，美观大方，分段区控制阀的设置，避免一个区域或一台设备出现故障造成全厂停产误工！

5、压降能耗极低，生产有保障

专业的全通径，内部倒流优化设计，压降能耗极低仅5%，避免后端岗位压力及流量供应不足问题影响生产，保证企业正常运转，提高效率。

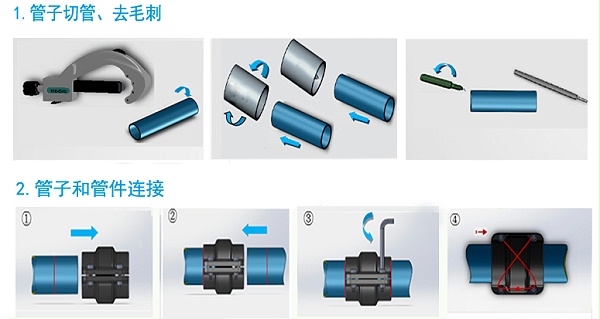

6、安装快捷、无需焊接

四、铝合金压缩空气管道安装要求

1、将压缩机与外接输气管道系统或者储气罐连接。安装尺寸请参见第二章压缩机概述。2支管路必须从主管路的顶端接出，避免管路中的冷凝水下流至压缩机组中。

3若管路中途有低下的部分冬季常会造成冻结事故，压缩空气大量阻塞，请加装相应排泄装置。

4、连接压缩机的管路，应尽量减少弯曲、阀类等装置，以减少压力损失。

5 压缩机本身配备单向阀，因此禁止在压缩机出口与储气罐之间的供气管路上安装单向阀/止回阀。

3.4.2压缩空气管路的连接和布置

1、压缩空气管道的连接一般采用焊接，但在与设备、阀门等连接处，应采用与之对应的法兰或螺纹连接。经常拆卸的管段，当管径小于等于DN25时，用螺纹连接，管径大于DN25时用法兰连接。

2、输送未经干燥净化的压缩空气管道，为了便于排除管内的污水，管道一般应大于2/1000坡度，低端设有排污阀(螺塞)，管道宜少转弯短直，阀门应尽量减少。

3、地下管道管顶埋深不小于0.7m，干燥、净化压缩空气管道不受此限制。

4、系统安装完毕应作气压强度、气密性试验，不宜作水压试验。以相同气体的105~1.5倍的压力进行，以不漏为合格。

5储气罐因属于压力容器，其安全阀、压力表、排污阀等安全附件应配套齐全，并须在当地劳动部门备案，每年必须例行检验。

配管尺寸的选择

气体在管内流动时，在直线管段产生摩擦阻力;在阀门、三通、弯头、变径管等处产生局部阻力，从而导致气体

说明:

1、直管段实际压力降=表值管长/(100*压缩比)，其中压缩比=[供气压力(kgf/cm)+大气压力]/大气压力。

2、管路部分总压力降还应加上弯头、异径接管、三通接头、阀门等产生的局部压力损失，这些值可从有关的手册上查得。

3、通过查表以后，还应验算压缩空气到用户端的压力损失是否在允许范围之内。根据经验，总的压力损失在管路长100m内应不超过04kg/cm为宜。如果超过上述数据，就必须增大管径。

4、管径小会造成管道压力损失大，降低用气点处的气体压力，增加压缩机能耗。

以上就是沐钊铝合金管道为您带来的关于铝合金压缩空气管道的分享；希望对您有多帮助。
