压缩空气管道是工业生产中常用的输送介质之一，它可以将压缩空气从压缩机送到各个使用点，满足工业生产中各种设备的使用需要。正确的管道设计和安装对…
压缩空气管道是工业生产中常用的输送介质之一，它可以将压缩空气从压缩机送到各个使用点，满足工业生产中各种设备的使用需要。正确的管道设计和安装对于压缩空气系统的运行稳定性、效率和安全性至关重要。下面将详细讲解压缩空气管道的设计和安装。
确定管道直径
管道的直径是管道设计的重要参数之一，通常应该选择适当的直径来确保系统的正常运行。一般来说，管道直径的选择应该考虑以下几个方面：
(1) 确定系统需求：首先需要了解压缩空气系统的使用需求，包括压力、流量和使用点的数量等。根据需求的不同，管道的直径也会有所不同。
(2) 确定管道长度：管道长度也是选择管道直径的一个重要因素，一般来说，管道长度越长，所需的管道直径也就越大。同时还需考虑管道的弯曲和连接方式等。
(3) 确定管道材质：管道材质也会影响管道的直径选择。如果使用钢管，则可以使用较小的直径；如果使用塑料管，则应该选择较大的直径，以确保系统的正常运行。
(4) 确定系统的压力损失：在设计管道直径时，还需要考虑管道中空气的流动阻力和摩擦阻力等因素，这些因素将导致管道内压力的损失。根据实际情况，确定系统的压力损失，从而选择适当的管道直径。
确定管道的材质
管道材质是影响管道性能的重要因素之一。在选择管道材质时，需要考虑以下因素：
(1) 材料的耐压性能：管道材料需要具备良好的耐压性能，以保证系统的安全运行。
(2) 材料的耐腐蚀性能：压缩空气中可能含有水蒸气和其他腐蚀性气体，因此需要选择具有良好耐腐蚀性能的管道材料。
(3) 材料的耐磨性能：管道内空气的流动速度较快，容易对管道内表面造成磨损，因此需要选择具有较好耐磨性能的管道材料。
(4) 材料的可靠性和耐用性：管道材料需要具备良好的可靠性和耐用性，以确保系统的长期稳定运行。
常见的管道材料包括钢管、铜管、不锈钢管和压缩空气铝合金管道等。其中，钢管具有较好的耐压性能和耐磨性能，但需要进行防腐处理以保护其表面；铜管具有良好的导热性能和耐腐蚀性能，但价格较高；不锈钢管具有优良的耐腐蚀性能和耐用性，但价格较高；铝合金管具有轻质、易安装的特点，但需要选择具有较好耐压性能的材质，并注意其耐磨性能和耐腐蚀性能。

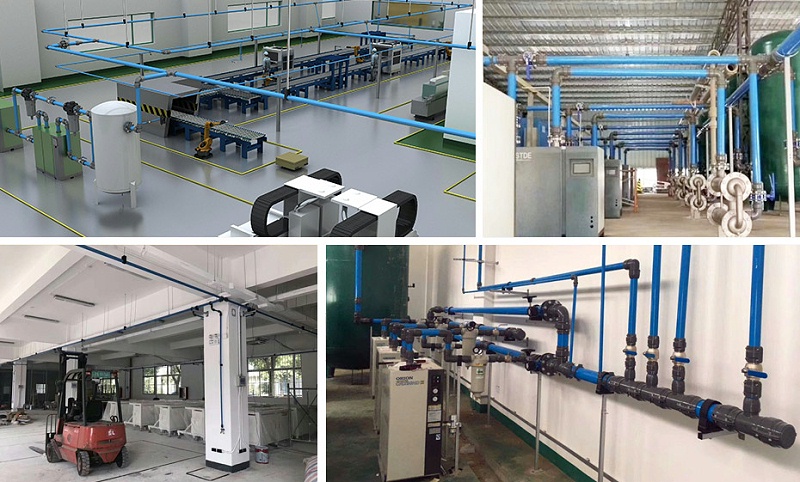

确定管道的布局
在管道设计过程中，需要考虑管道的布局。管道的布局应该考虑以下因素：
(1) 最小化管道长度：尽可能缩短管道长度，可以降低管道内空气的压力损失，提高系统的效率。
(2) 避免弯曲和连接过多：管道的弯曲和连接会增加管道内空气的摩擦阻力，降低系统的效率。
(3) 布局合理：管道的布局应该尽可能合理，考虑使用点之间的距离和压缩机位置等因素，以确保系统的均衡供气。
(4) 确保安全性：管道的布局需要考虑系统的安全性，避免管道与其他设备、通道等产生冲突，确保系统的安全运行。

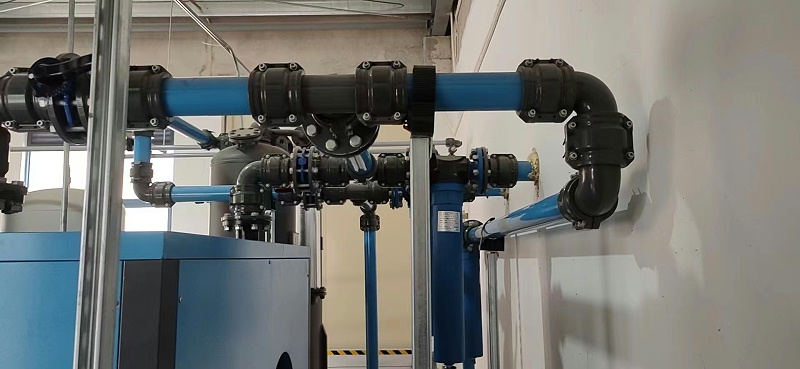

确定管道的安装方式
管道安装是管道设计的最后一步，正确的管道安装可以保证系统的安全、稳定和高效运行。在管道安装过程中，需要注意以下几点：
(1) 确保管道与支架的牢固连接：管道需要安装在支架上，并确保支架与管道的连接牢固，避免管道因受力过大而脱落或破裂。
(2) 确保管道的斜度：管道需要具备一定的斜度，以便排放管道内积累的水分和污物，避免影响系统的正常运行。
(3) 确保管道的密封性：管道连接处需要进行密封处理，避免气体泄漏，确保系统的安全运行。
进行管道的测试与维护
在管道安装完成后，需要进行管道的测试，以确保系统的安全、稳定和高效运行。管道测试包括以下几个方面：
(1) 压力测试：管道需要进行压力测试，以确保管道的耐压性能，测试过程中需要注意管道的安全性。
(2) 漏气测试：管道需要进行漏气测试，以确保管道连接处的密封性，测试过程中需要注意防止火源等安全事故。
(3) 清洗测试：管道需要进行清洗测试，以确保管道内无污物和杂质，测试过程中需要注意防止管道内的水分进入系统。
完成管道测试后，需要进行管道的维护，以确保系统的长期稳定运行。管道维护包括以下几个方面：
(1) 定期清洗管道：定期清洗管道内部的污物和杂质，避免影响系统的正常运行。
(2) 定期更换管道滤芯：定期更换管道滤芯，避免管道内积累的污物和杂质影响系统的正常运行。
(3) 定期检查管道连接处：定期检查管道连接处的密封性，避免气体泄漏和安全事故。
(4) 定期检查管道支架：定期检查管道支架的牢固性，避免管道因受力过大而脱落或破裂。
总结
压缩空气管道的设计与安装需要考虑多个方面，包括气源的选择、管道的尺寸、材料的选择、管道的布局和安装方式等。正确的设计和安装可以保证系统的安全、稳定和高效运行，同时需要进行管道的测试和维护，以确保系统的长期稳定运行。在设计和安装过程中，需要注意安全、节能、环保和经济等多个方面的因素，选择合适的气源和管道材料，确保系统的长期稳定运行。
