压缩空气快捷管道是一种采用铝合金材质（如6063合金）的模块化管路系统，具备快速安装、免焊接、防泄漏等特点。其内壁光滑，可减少压缩空气流动阻力（压降降低约5%），且耐腐蚀性优于传统镀锌管或PVC管，避免锈渣污染气源 。采用O型圈密封和快插式接头设计，支持灵活扩展和重复拆装，适用于工厂车间、空压机房等场景。相比传统管道，该系统安装效率提升85%以上，综合能耗更低，符合现代工业对高效节能的需求 。

一、快捷管道核心技术特点

1. 材质选择

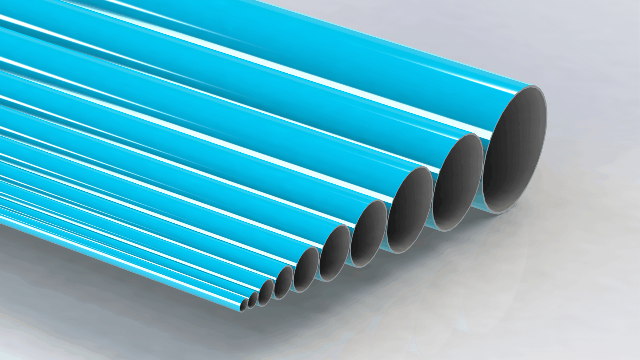

   采用高强度铝合金材质，具有耐腐蚀、轻量化（重量仅为钢管的1/3）、可100%回收利用等特点，适用于压缩空气、惰性气体等介质输送。

2. 模块化设计
   通过快插式连接件实现快速组装，无需传统焊接工艺，安装效率提升60%以上，且支持后期灵活改造扩展。

3. 密封性能优化
   配备专利密封圈（如EPDM或氟橡胶材质），可承受1.6MPa工作压力，泄漏率低于0.5%，优于ISO 8573-1标准。

4. 兼容性设计
   提供DN20-DN200多种规格，支持与现有钢管、不锈钢管系统对接，内置防电解腐蚀隔离层避免异种金属接触。

二、安装规范与注意事项

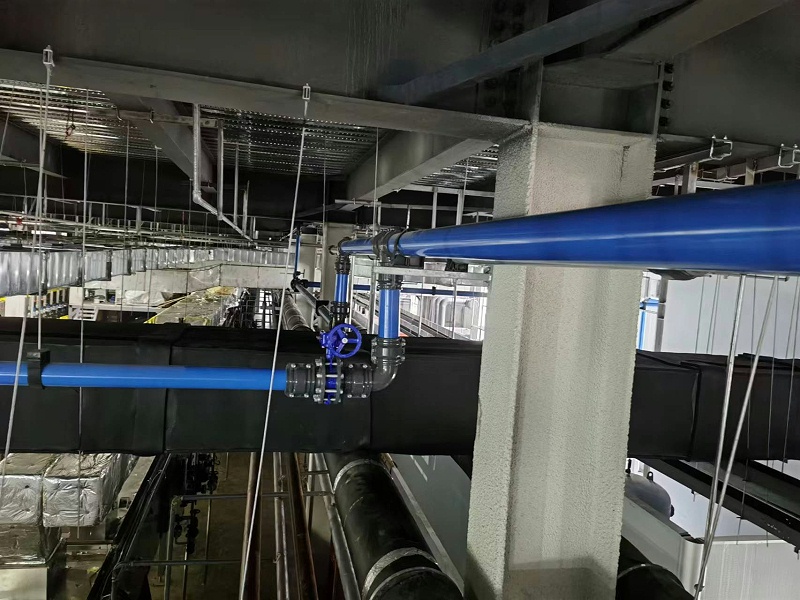

1. 系统布局原则
   • 主干管道坡度需≥0.3%，支管采用15°-30°倾斜角接入，最低点设置自动排水装置。
   • 支架间距≤5米，振动区域需配置减震支架，弯头处设置固定支撑。质量控制要求
2. • 安装后需进行1.5倍工作压力气密性测试（保压30分钟压降≤1%），高压系统需射线探伤抽检。
   • 使用激光校准工具确保管道直线度偏差＜2mm/m，减少湍流损失。
3. 智能化管理
   推荐集成压力/温湿度传感器（如HG04-JT-SHT型），实时监测露点温度（-40℃~+120℃）和颗粒物浓度，数据接入SCADA系统。

三、典型应用场景对比
