车间压缩空气管路布局的种类取决于车间的大小、用途、设备分布和气体需求等因素。以下是一些常见的车间压缩空气管路布局种类:

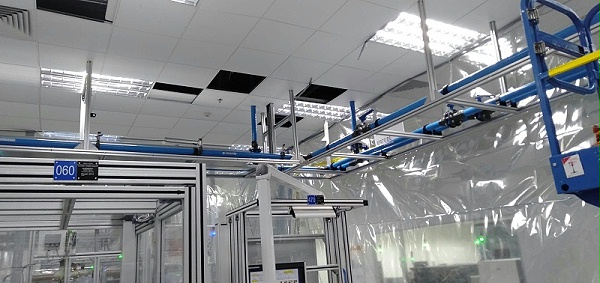

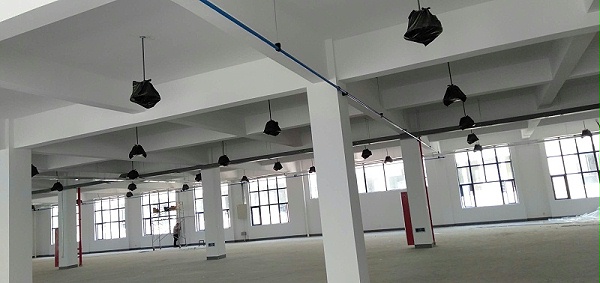

主干式布局: 这是一种将主要的压缩空气管道从空压机房引入车间,然后在车间内设置分支管道连接到各个设备的布局。这种布局适用于车间内有多个设备需要压缩空气供应的情况。主干管道通常沿着车间的中心线或者高处进行布置,分支管道连接到设备位置。这种布局具有清晰、简单的结构,适用于相对较大的车间。
环形布局: 这种布局是将压缩空气管道设置成环状,绕着车间的周边布置。这样可以在车间内形成一个环形管道系统,从而方便连接到各个设备。环形布局适用于设备相对分散的车间,可以减少管道的长度和压力损失。
分区式布局: 在较大的车间中,可以根据设备的功能和需求划分不同的区域,然后在每个区域内设置独立的压缩空气管道系统。这种布局可以减少管道系统的复杂性,同时满足不同区域的不同需求。
垂直布局: 在一些高楼或有多层车间的情况下,可以采用垂直布局,将压缩空气从底层引入,并通过垂直管道连接到上层的设备。这种布局可以节省水平空间,但需要考虑压力损失和管道的稳定性。
工作岛式布局: 在特定生产线或工作岛上设置独立的压缩空气系统,以满足该工作区域的压缩空气需求。这种布局可以降低整体的管道长度,提高系统的响应速度。
分级布局: 根据不同设备的优先级和用途,将压缩空气管道分为高优先级和低优先级两个系统。高优先级系统供应关键设备,而低优先级系统供应其他设备。这种布局可以确保关键设备始终得到稳定的压缩空气供应。
在选择车间压缩空气管路布局时,需要综合考虑车间的特点、设备分布、气体需求、安全性和经济性等因素。最好在设计过程中咨询专业的工程师,以确保选择合适的布局方式。
